Warsztat CoolTool 10w1 UNIMAT ML2 - projektowanie i technologia obróbki (12+ lat)

Zestaw UNIIMAT ML2 jest rozszerzeniem zestawu ML1 o 4 nowe urządzenia: tokarkę do metalu, frezarkę poziomą, frezarko wiertarkę pionową i wiertarkę poziomą. Dzięki zastosowania rozszerzenia pojawiają się kolejne możliwości technologiczne: frezowanie większych elementów metalowych, frezowanie i wiercenie.

W zestawe ML1 można złożyć jeszcze 6 urządzeń: wiertarka ręczna, 2 szlifierki, wyrzynarka, tokarka w 2 wariantach. Wraz z rozszerzeniam uczniowie mają więc możliwość zbudowania jednego z 10 funkcjonalnych narzędzi.

Skonstruowane narzędzia nie są zabawkami. Spełniają takie funkcje jak ich profesjonalne odpowiedniki, a jedyne różnice stanowią rozmiar urządzenia i mniejsza moc silnika. Urządzenia w całości (korpus i wymienne moduły) wykonane zostały z wzmocnionych profili aluminiowych za pomocą technologii CNC. Są trwałe i solidne, napędzane jest silniczkiem (12 V). Pracują cicho i wydajnie.

Zestaw UNIMAT ML12 pozwala na realizację podstawy programowej dla zajęć z techniki. Dzięki temu możliwe jest wzbogacenie zajęć o praktyczne i interesujące ćwiczenia, których efektem są kreatywne projekty. Zestaw w pracowni technicznej pozwoli więc nauczać projektowania i budowy poszczególnych urządzeń technicznych, rozróżniania elementów konstrukcyjnych, a nawet ich naprawy. Na późniejszym etapie uczniowie zdobywają również wiedzę i umiejętności w posługiwaniu się urządzeniami w celu obróbki materiałów.

 Dane techniczne:

• silnik: 12V, 20000 obr./min (redukcja 6:1 do 3333 obr./min)
• adapter zasilacza: 110-240V, 50-60Hz, 12V DC, 2A
• konik: M12x1, otwór wiertła: 8 mm
• odstęp pomiędzy wrzecionami: 135 mm
• grubość cięcia: < 7 mm
• trójszczęk: 1,8-56 mm wewnątrz, 12-65 mm zewnątrz

Zawartość:

• podstawa maszyny (wym. 271 x 50 x 50 mm)
• komponenty potrzebne do adaptacji na jedną z 10 maszyn
• akcesoria:
  • silnik 12V
  • zasilacz z trafo 12V/100-240 V
  • dłuto
  • narzędzia
  • napęd centralny
  • tarcza szlifierska
  • metalowe wiertło
  • metalowe gniazdo z regulowanym wspornikiem (145 mm)
  • metalowa wyrzynarka z blatem
  • okulary ochronne
  • 10 brzeszczotów
  • 3 noże tnące
  • drewniana podstawa z ogranicznikami przesuwu
  • 2 minizaciski
• 2 poradniki metodyczne dla nauczyciela (łącznie 110 stron)
• schematyczna instrukcja (sposób montażu maszyn i informacje o bezpieczeństwie)
• 2 zamykane pudełka

Maszyny do złożenia w ramach zestawu:

• wiertarka ręczna - do wiercenia małych otworów (średnica wierteł 1-6 mm) oraz do grawerowania w drewnie;
• szlifierki - do wygładzania i szlifowania przedmiotów oraz do ostrzenia narzędzi (tarcza tokarki, nożyczki) - śr. dysku 90 mm - prędkość 3700 obr./min. Szliferka ręczna szczególnie sprawdza się przy obróbce trudnodostępnych powierzchni;
• wyrzynarka - do cięcia sklejki lub drewna (maksymalna grubość 7 mm), balsy (maks. grub. 20 mm), tworzyw sztucznych oraz cienkich arkuszy metalu - blat roboczy o wym. 90 x 90 cm - częstotliwość skoków 3700/min - bezpieczny brzeszczot pracuje gładko, nie zacina się przy wycinaniu nacięć i otworów;
• tokarka w 2 wariantach - mimo małych rozmiarów i mocy 12 V pozwala na wszechstronną i precyzyjną obróbkę drewna - tokarka jest manualna, czyli obraca się tylko toczony przedmiot, a kształt nadawany jest z pomocą nożyka tokarskiego - modyfikowana na 2 warianty:
  • tokarka boczna do dużych przedmiotów: odległość między wrzecionami 135 mm - śr. toczenia 50 mm
  • tokarka boczna do małych przedmiotów: drobne drążki drewna lub miękkiego metalu (maks. śr. 6 mm) można zacisnąć i wykonać filigranowe dekoracje

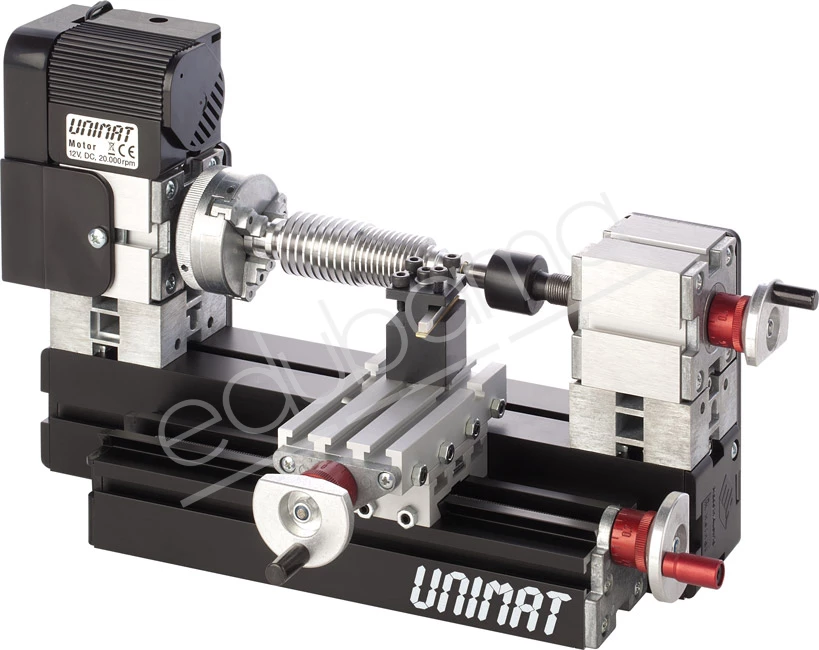

• tokarka do metalu - umożliwia obróbkę elementów metalowych (aluminium, miedź, mosiądz itp.) - odstęp między wrzecionami 90 mm - wysokość środkowa 50 mm - trójszczęk umożliwia mocowanie elementów o śr. wewn. 56mm/zewn. 65 mm - przesuw prowadnic: Z do 145 mm, X do 32 mm

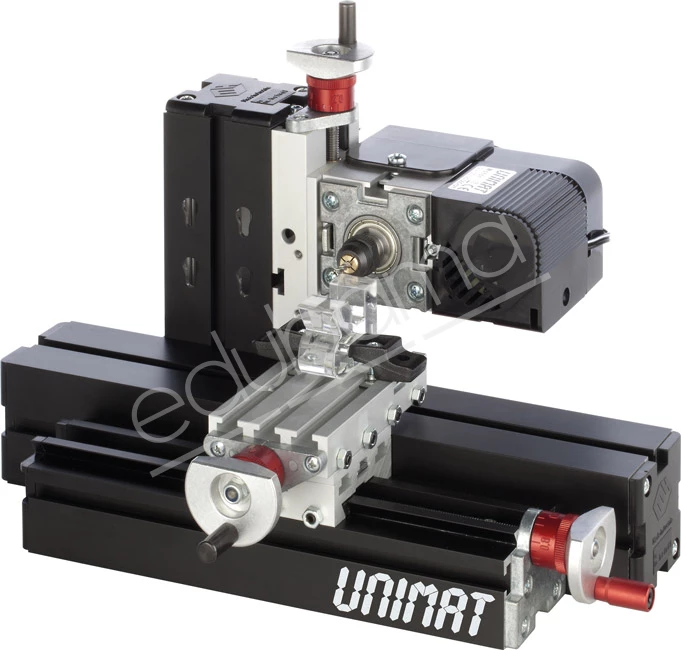

• frezarka pozioma - do obróbki elementów (drewno, tworzywo, metal) w dowolnym z trzech zakresów: oś X do 145 mm, oś Y i Z do 32 mm - grubość frezu regulowana: 1-6 mm
• wiertarka pozioma - umożliwia wiercenie otworów o określonej średnicy (wiertła 1-6 mm) - koło zamachowe pinoli pozwala z dokładnością 0,05 mm określić głębokość wiercenia (do 30 mm)

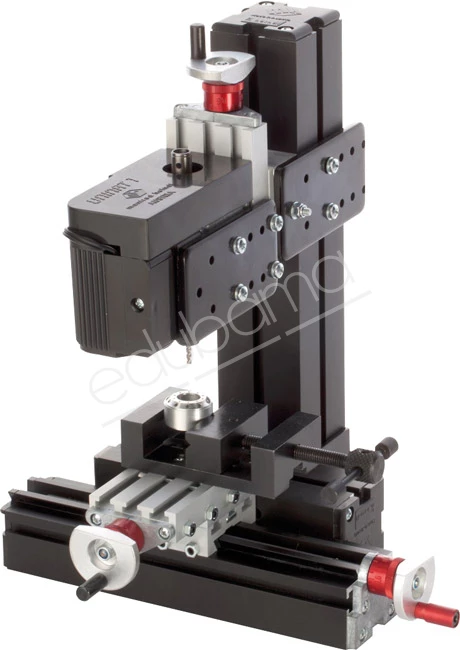

• wiertarko frezarka pionowa - do wiercenia i frezowania z regulacją ruchu wiertła w trzech zakresach: oś X do 145 mm, oś Y i Z do 32 mm - koło zamachowe pinoli precyzyjnie określa pozycję i głębokość ruchu wierła - średnica wierteł 1-6 mm.
